Conversor de Mídia Industrial

Ethernet Gigabit com PoE e fibra óptica para o painel de campo, com operação de -40°C a +85°C.

Solicitar orçamento Escolher modelo Falar no WhatsApp

  • Garantia de 3 anos
  • Estoque no Brasil
  • Laboratório próprio em São Paulo

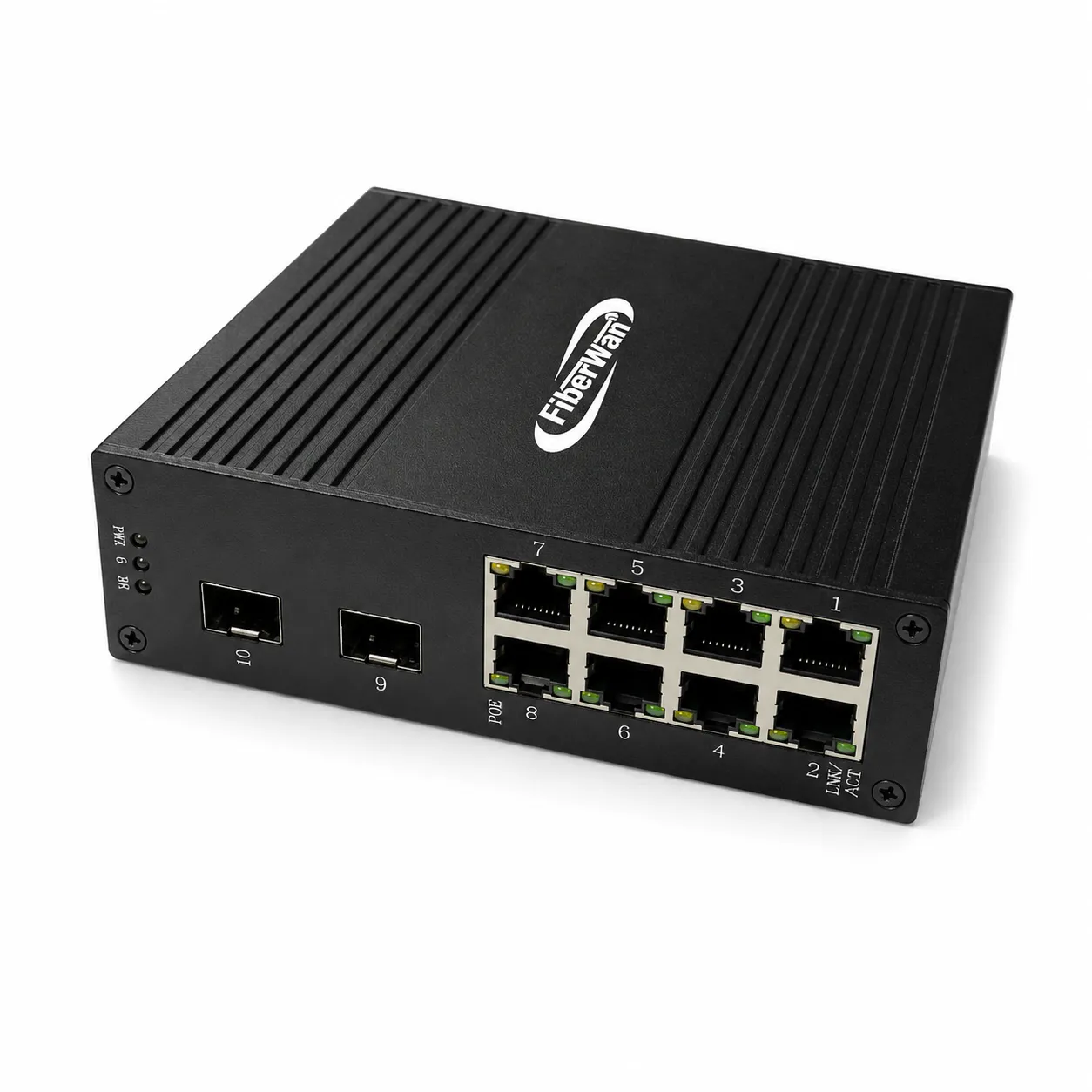

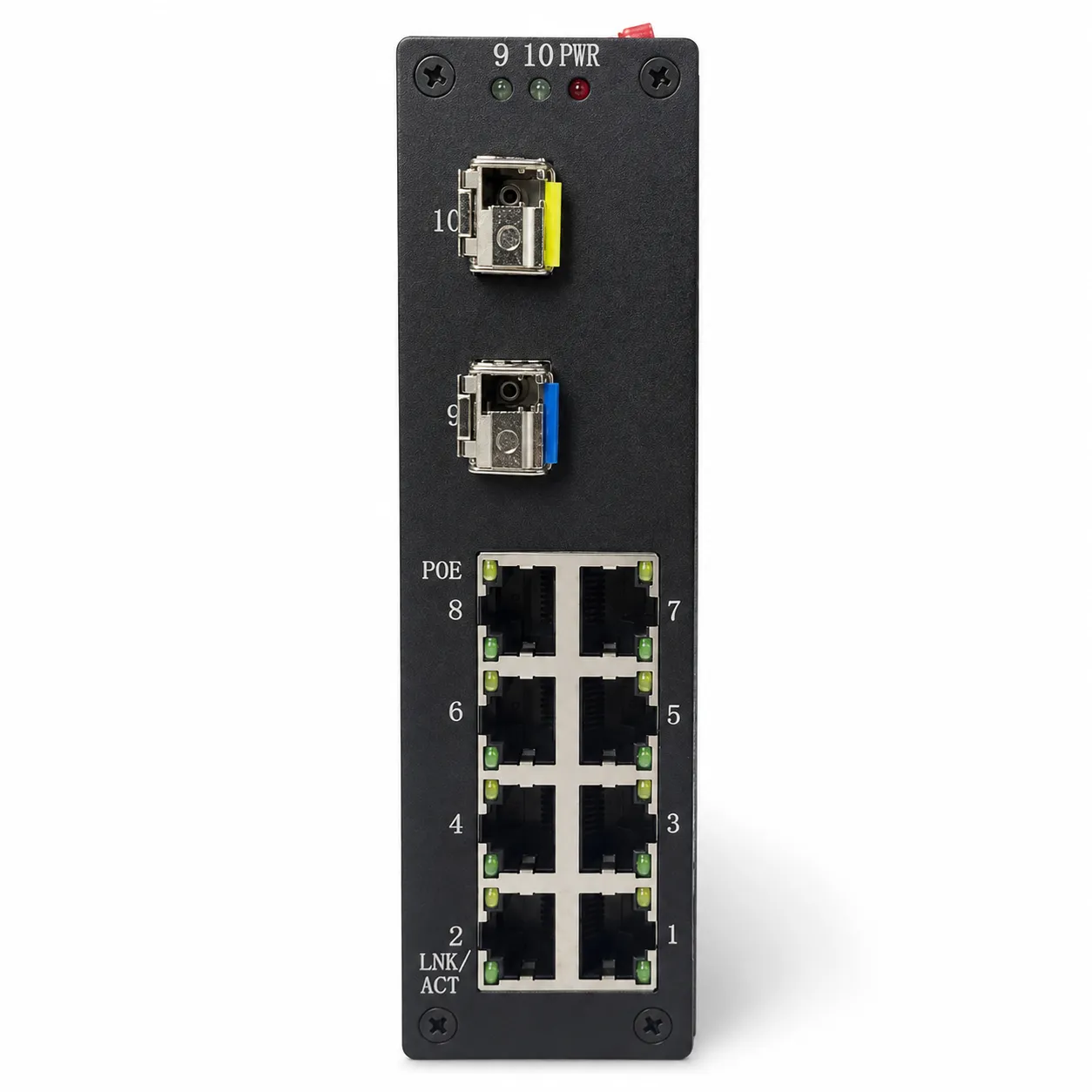

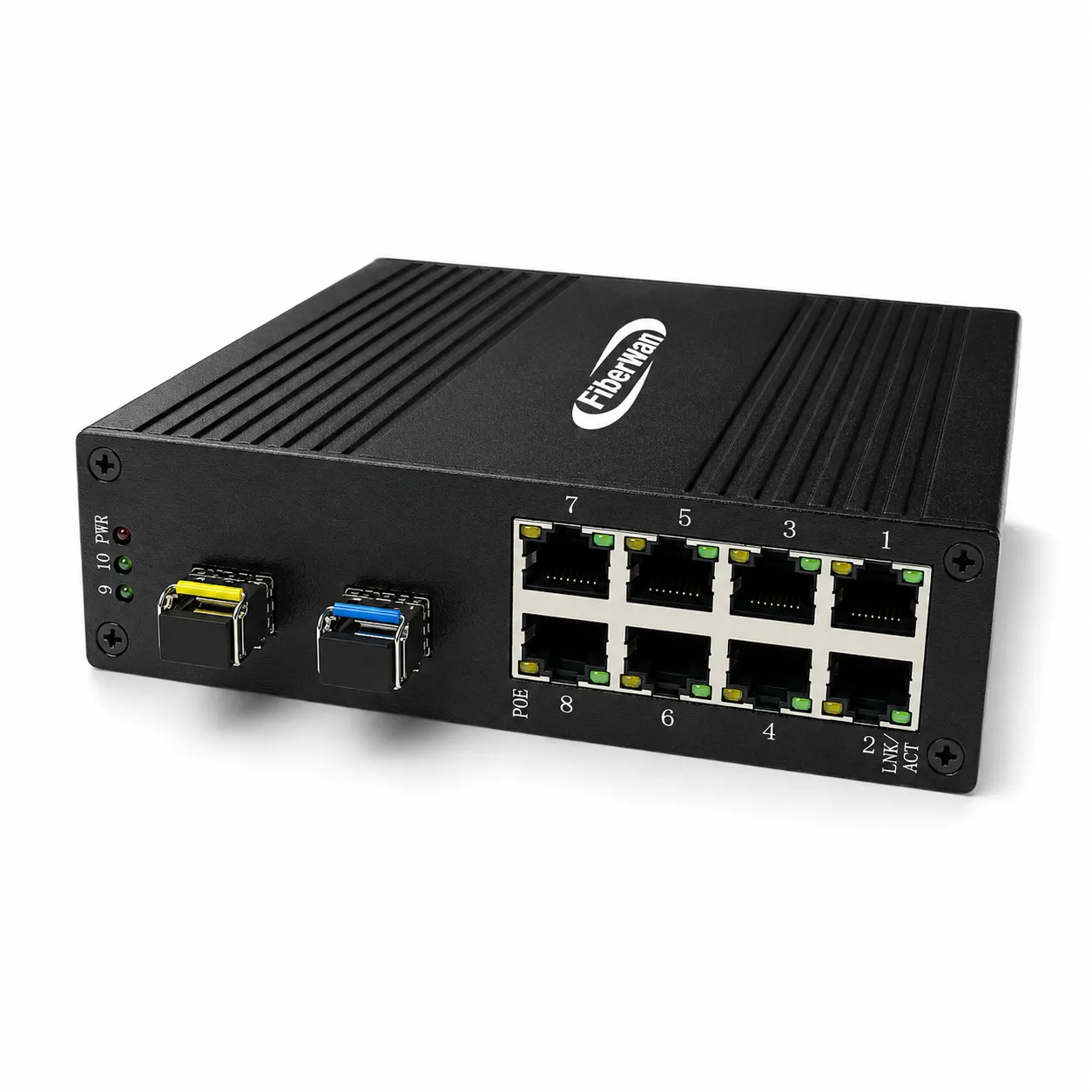

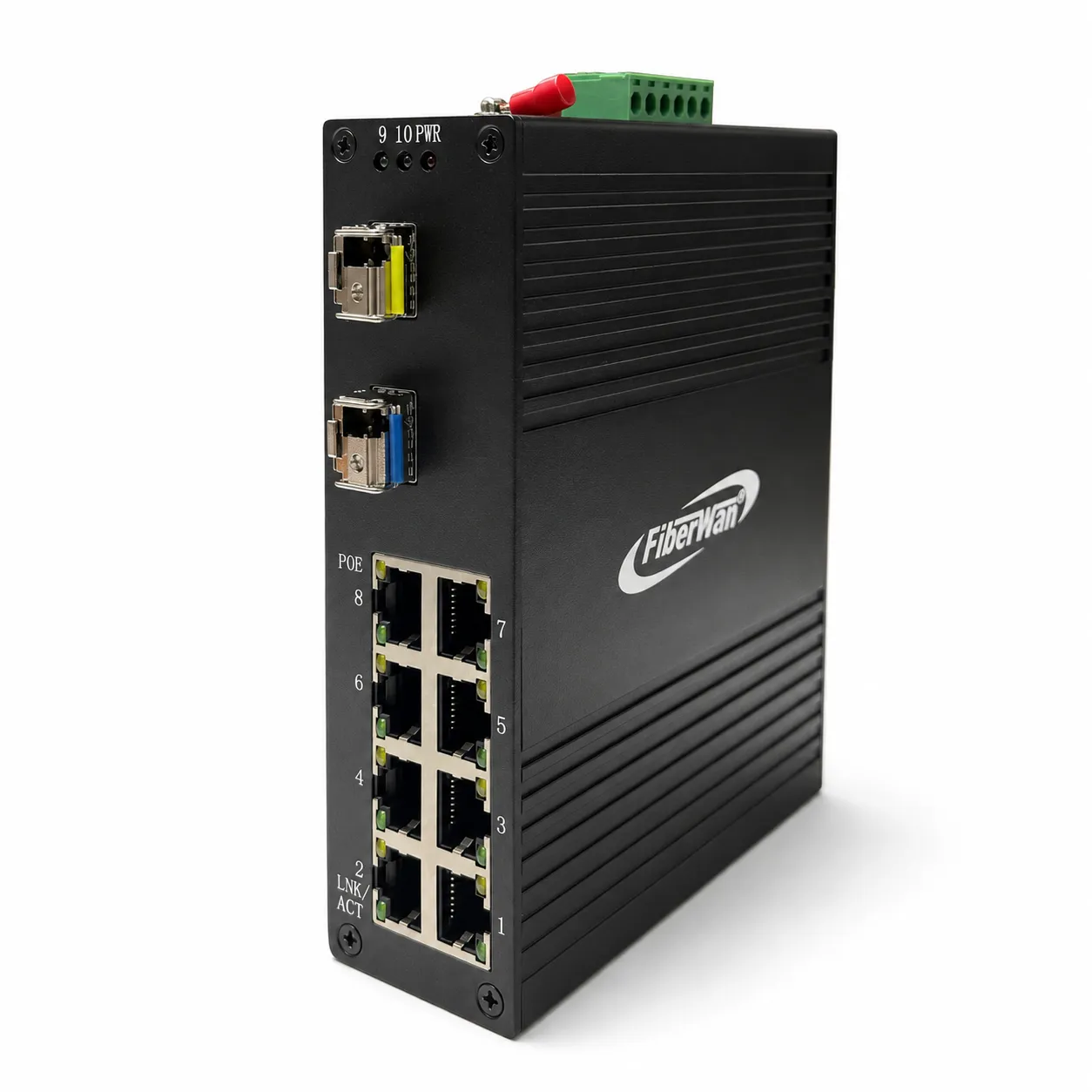

Conversor de mídia industrial Fiberwan de 8 portas Gigabit PoE com dois módulos SFP instalados
Temperatura de operação
-40°C a +85°C
10/100/1000 Mbps em RJ-45
4 ou 8 portas Gigabit
IEEE 802.3af/at · 25,5 W disponíveis
PoE nas portas RJ-45
Fibra e alcance definidos pelo módulo
2 portas SFP 1.25G
Montagem em painel de campo
Trilho DIN ou parede
PWR1 e PWR2 · 44 a 54 V DC
Alimentação redundante

Modelos

Como escolher o modelo certo

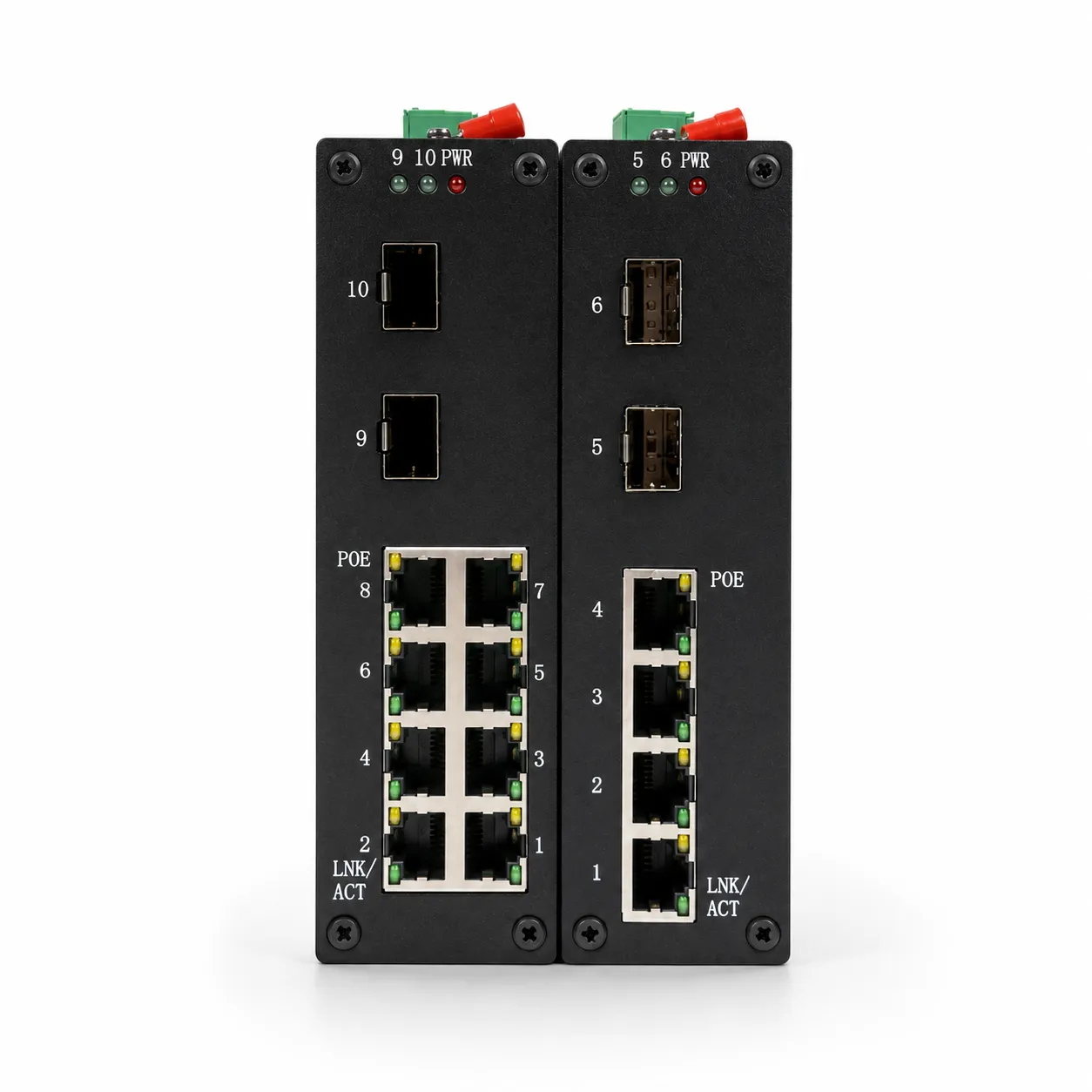

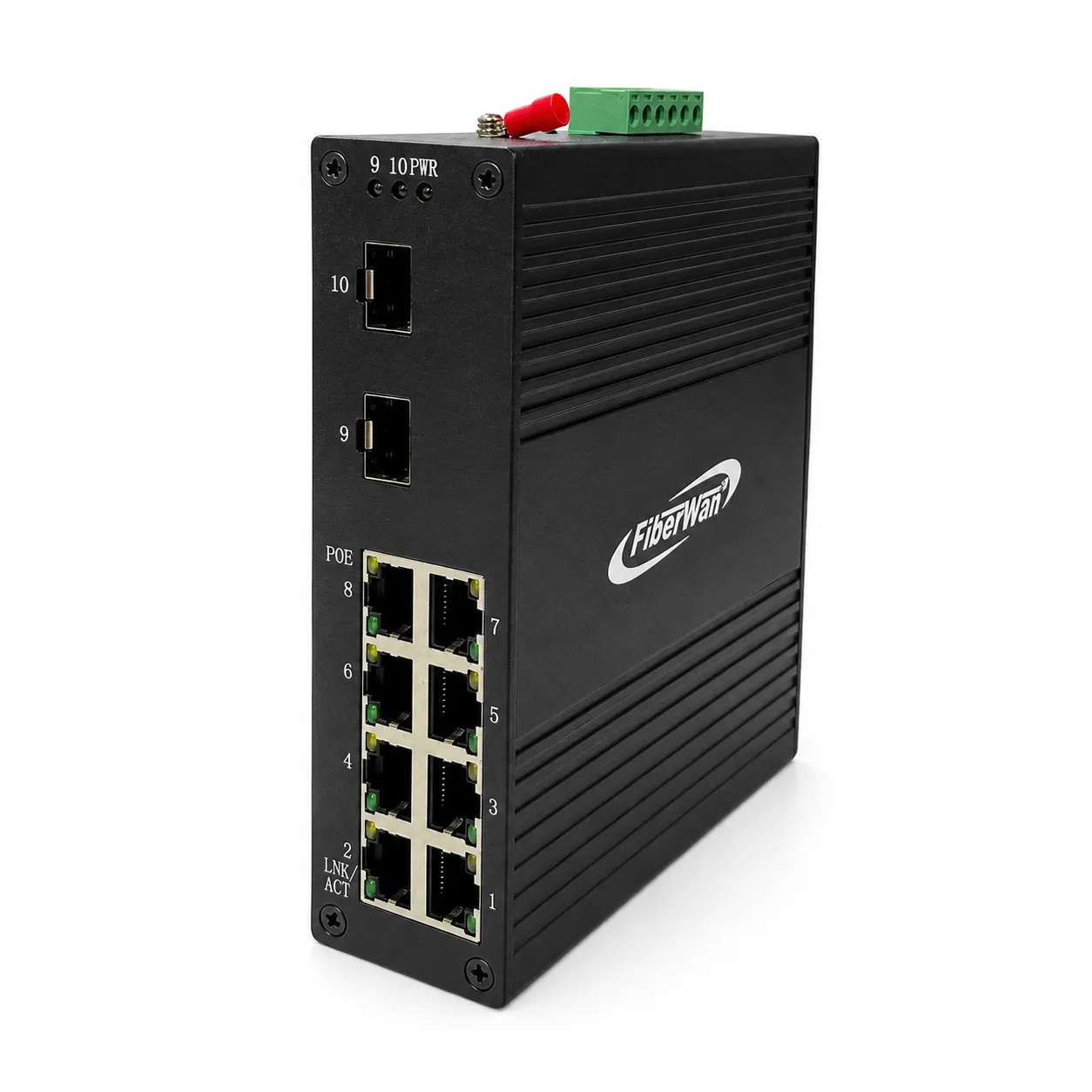

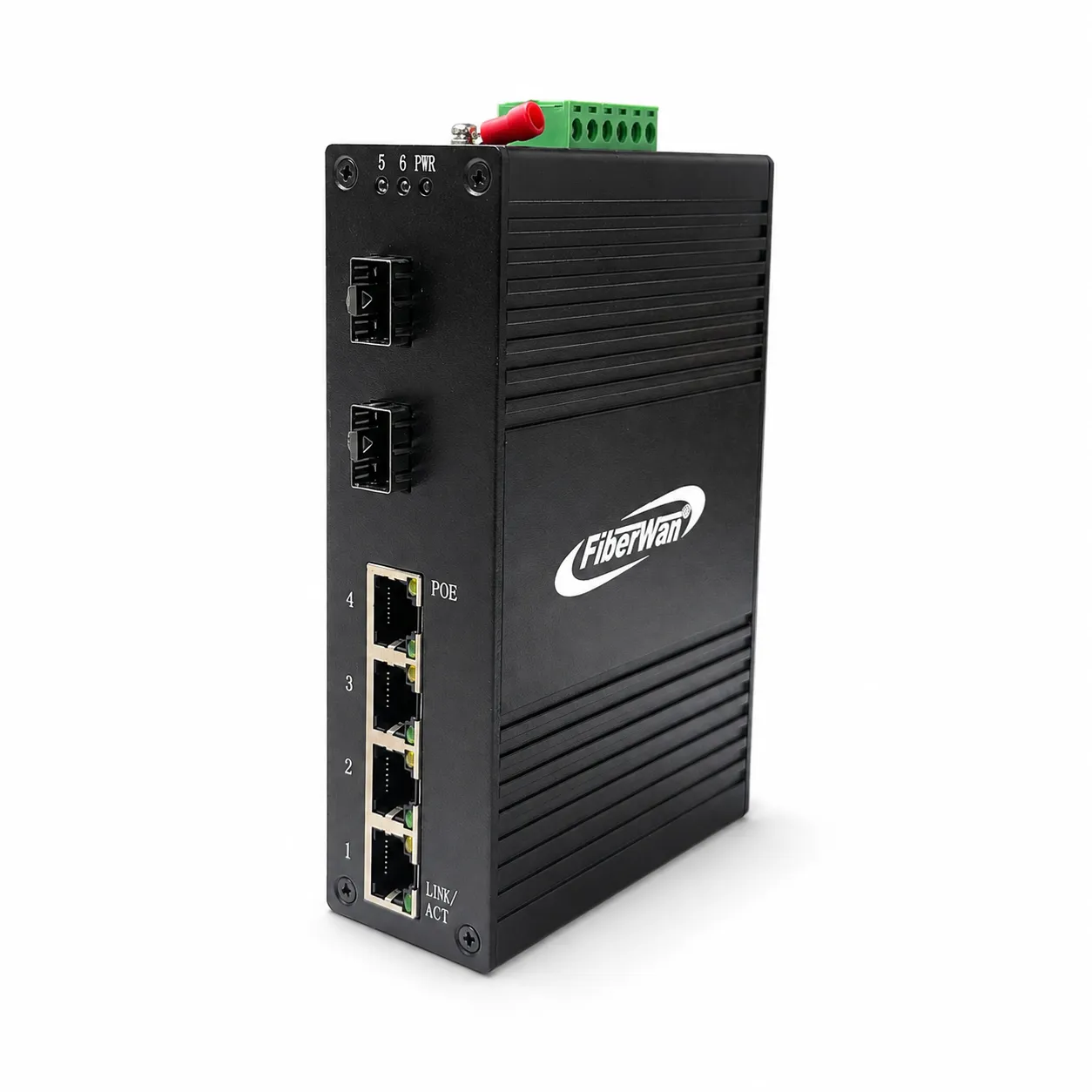

Comparação frontal entre o modelo de 8 portas e o de 4 portas

  1. Quantos equipamentos em cobre você precisa conectar no ponto?

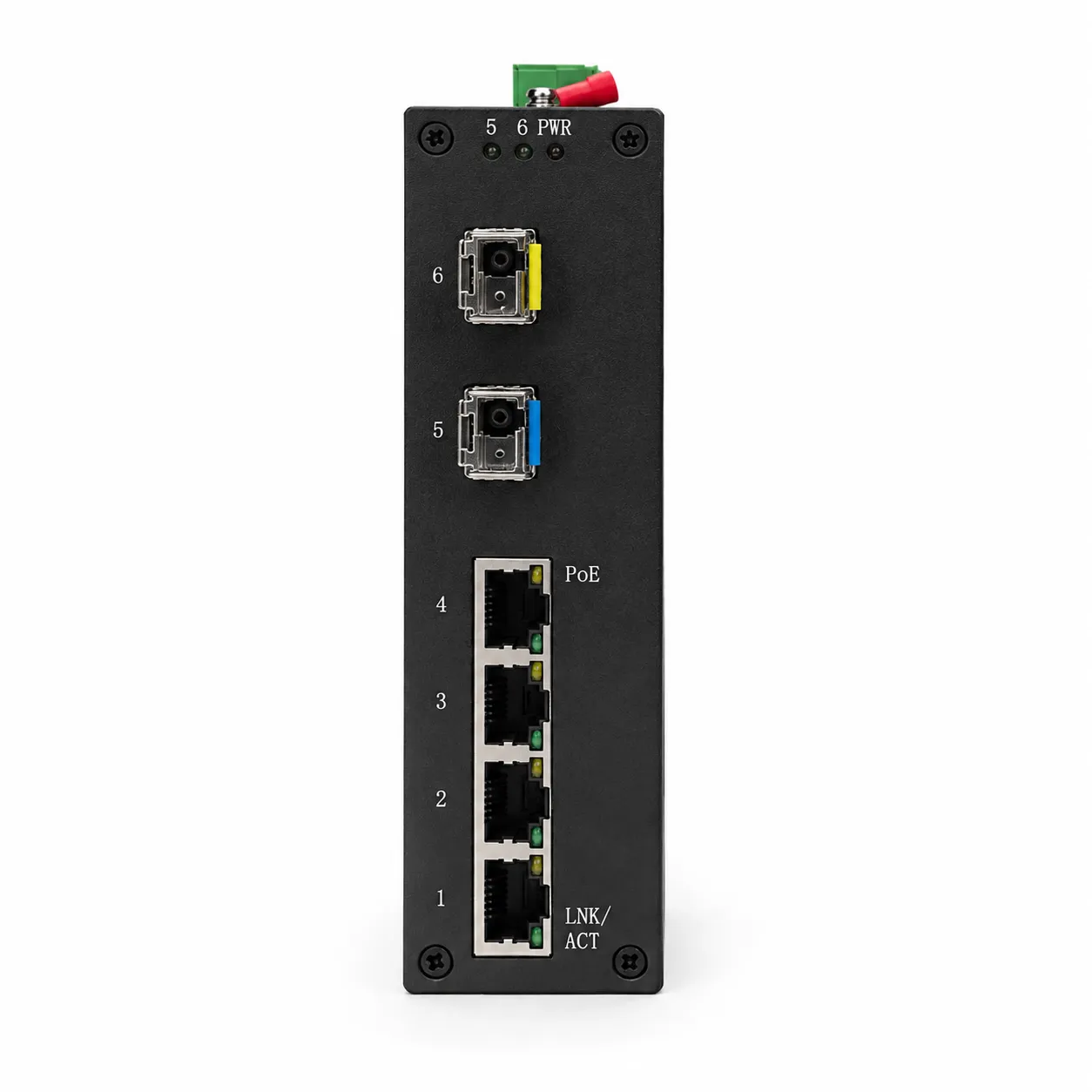

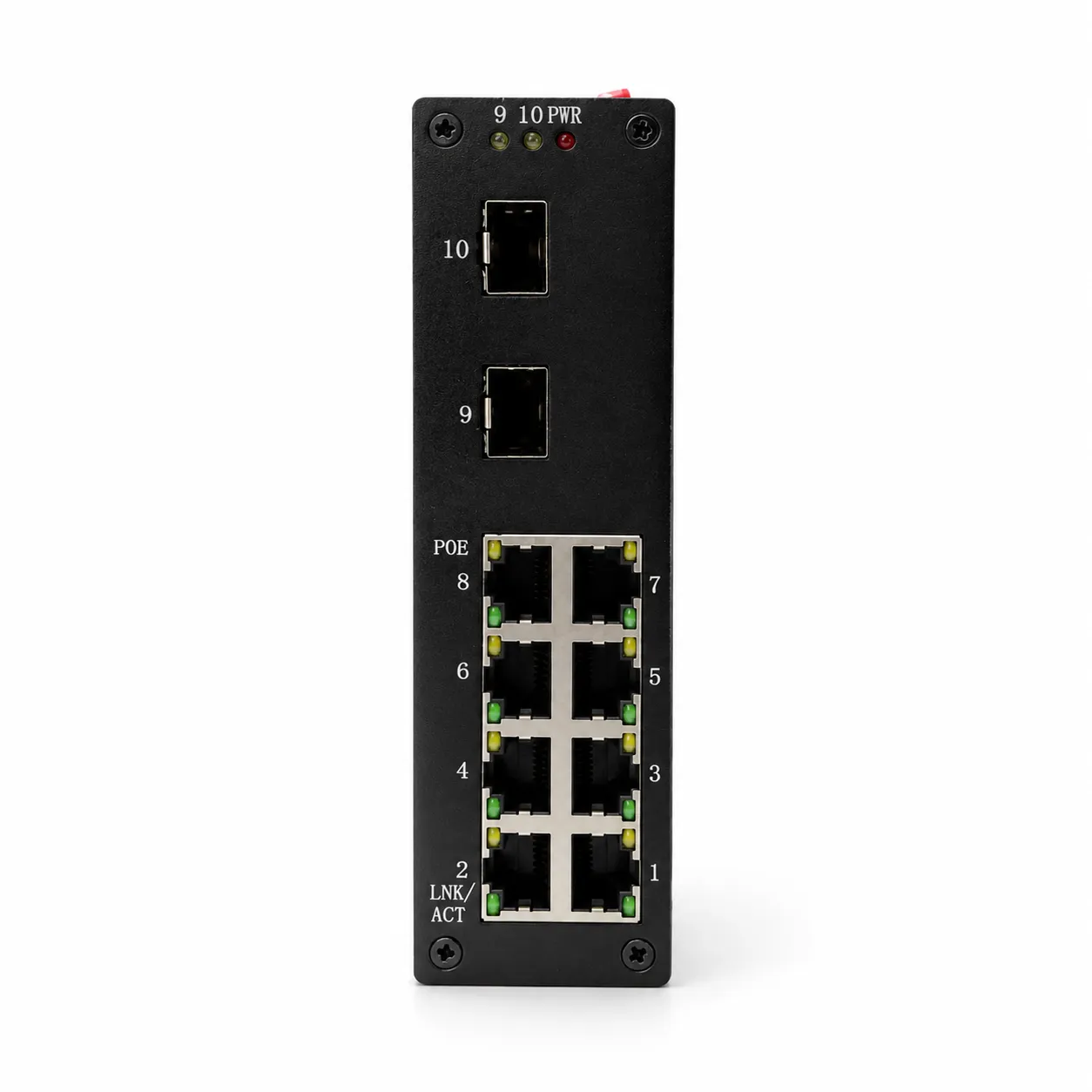

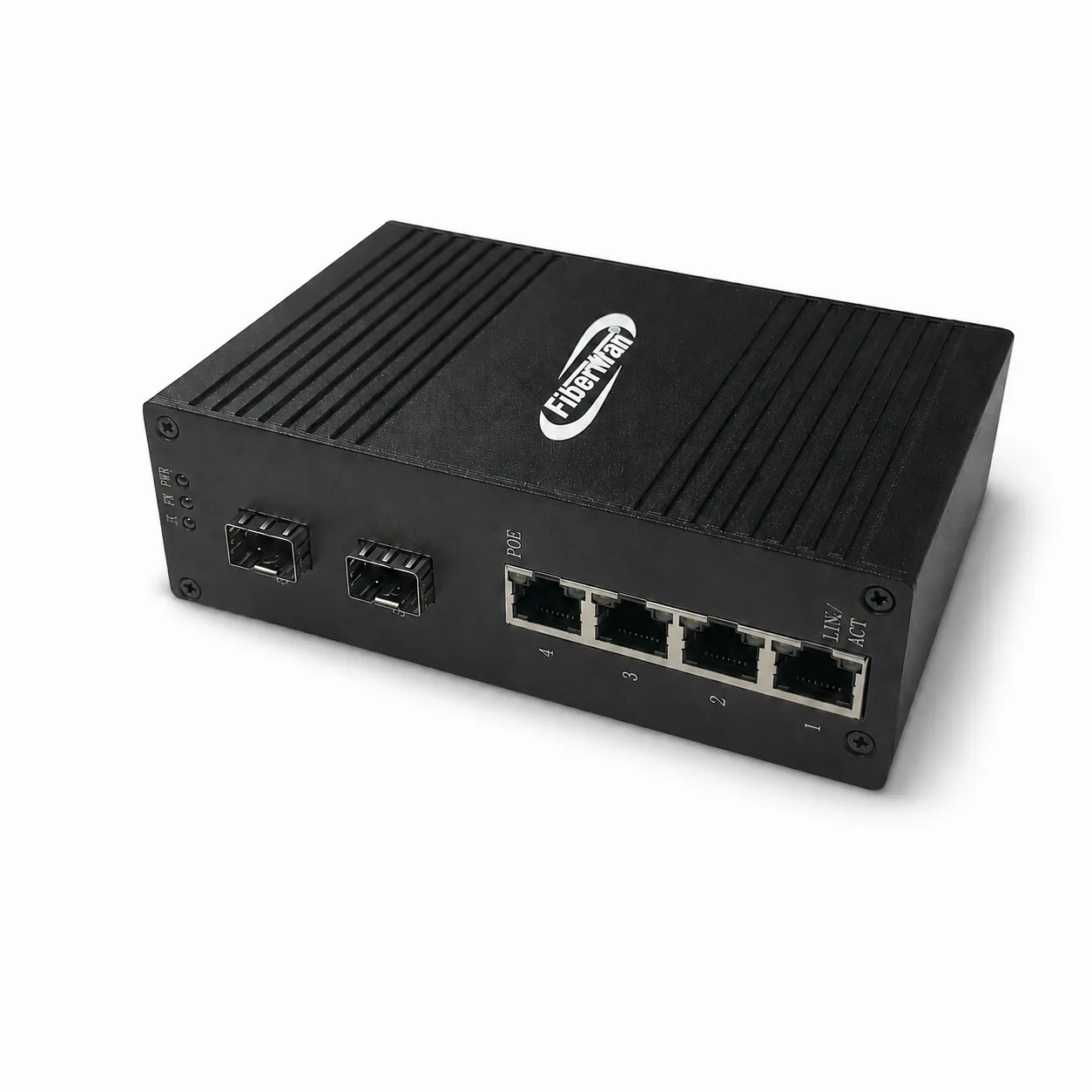

    Até 4, o FWE2-PCI441. De 5 a 8, o FWE2-PCI841.

  2. A rede precisa operar em anel, com recuperação automática?

    Os dois fecham em anel. Isso não muda a escolha do modelo, muda a topologia do projeto.

  3. Qual a distância entre os dois pontos e qual fibra já está lançada?

    Isso não muda o conversor, muda o módulo SFP.

Na dúvida, mande a distância e o tipo de fibra que já está no local. O time técnico fecha a especificação.

Solicitar orçamento Falar no WhatsApp

Comparativo dos modelos

CódigoPortas RJ-45Tabela MACCapacidade de comutaçãoTaxa de encaminhamentoDimensõesPesoDatasheet
FWE2-PCI441 4 2K 12 Gbps 8,928 Mpps 143 × 92 × 40 mm 0,6 kg Datasheet do FWE2-PCI441
FWE2-PCI841 8 8K 20 Gbps 14,88 Mpps 143 × 110 × 40 mm 0,7 kg Datasheet do FWE2-PCI841

Tudo o que não está nesta tabela é igual nos dois modelos.

Por que não usar um conversor comum no ambiente industrial

O conversor de mídia industrial da Fiberwan leva a rede Ethernet para dentro do ambiente que derruba equipamento comum: painel sem climatização, vibração de motor, ruído de inversor de frequência e distância que o cabo metálico não alcança.

O conversor de mídia comercial foi projetado para rack climatizado. Em painel de campo, casa de bombas ou abrigo externo, ele opera fora da faixa prevista e a fonte vira ponto único de falha.

Diferente do conversor de mídia convencional, que foi projetado para rack climatizado, a linha industrial trabalha em faixa térmica ampla e continua operando quando uma das fontes cai.

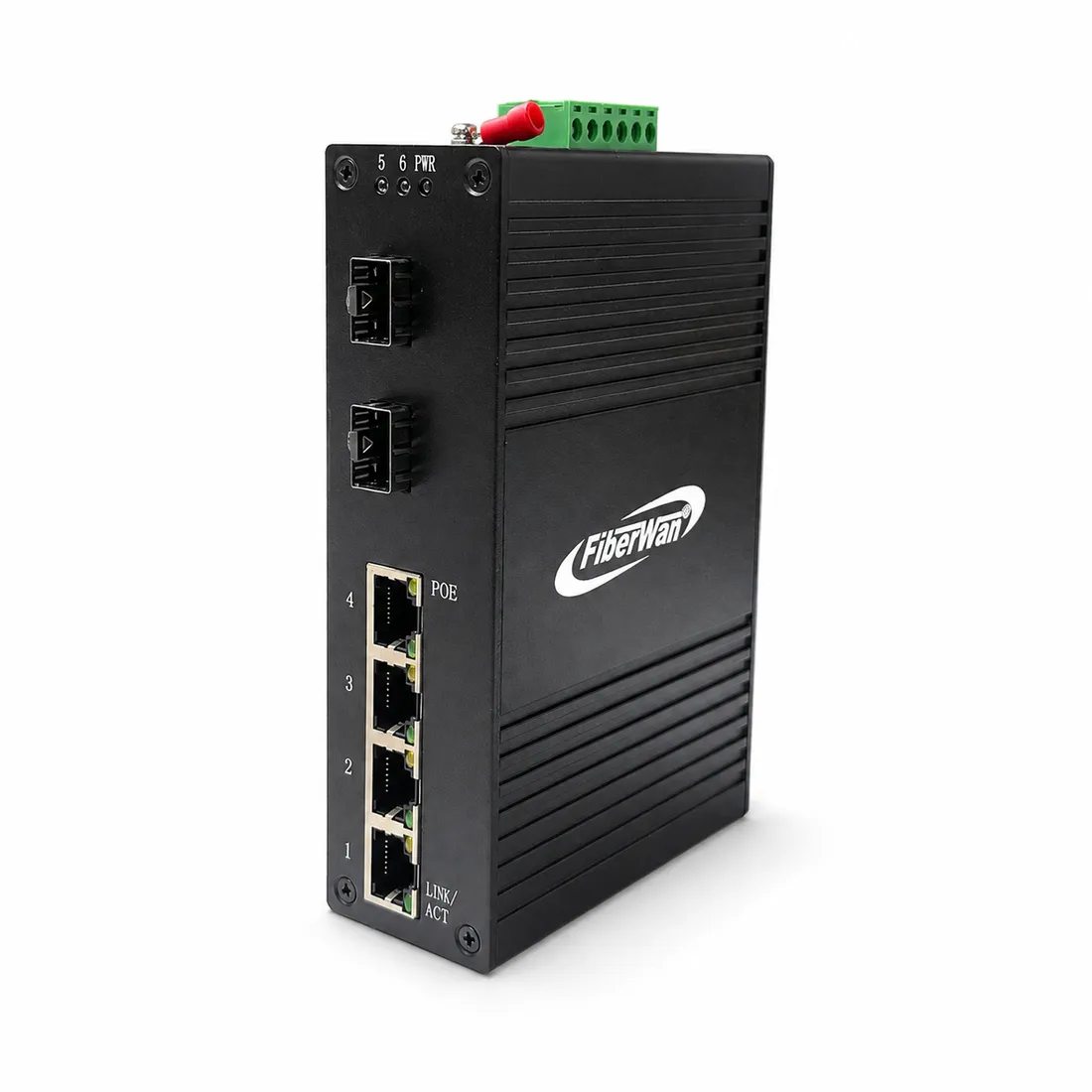

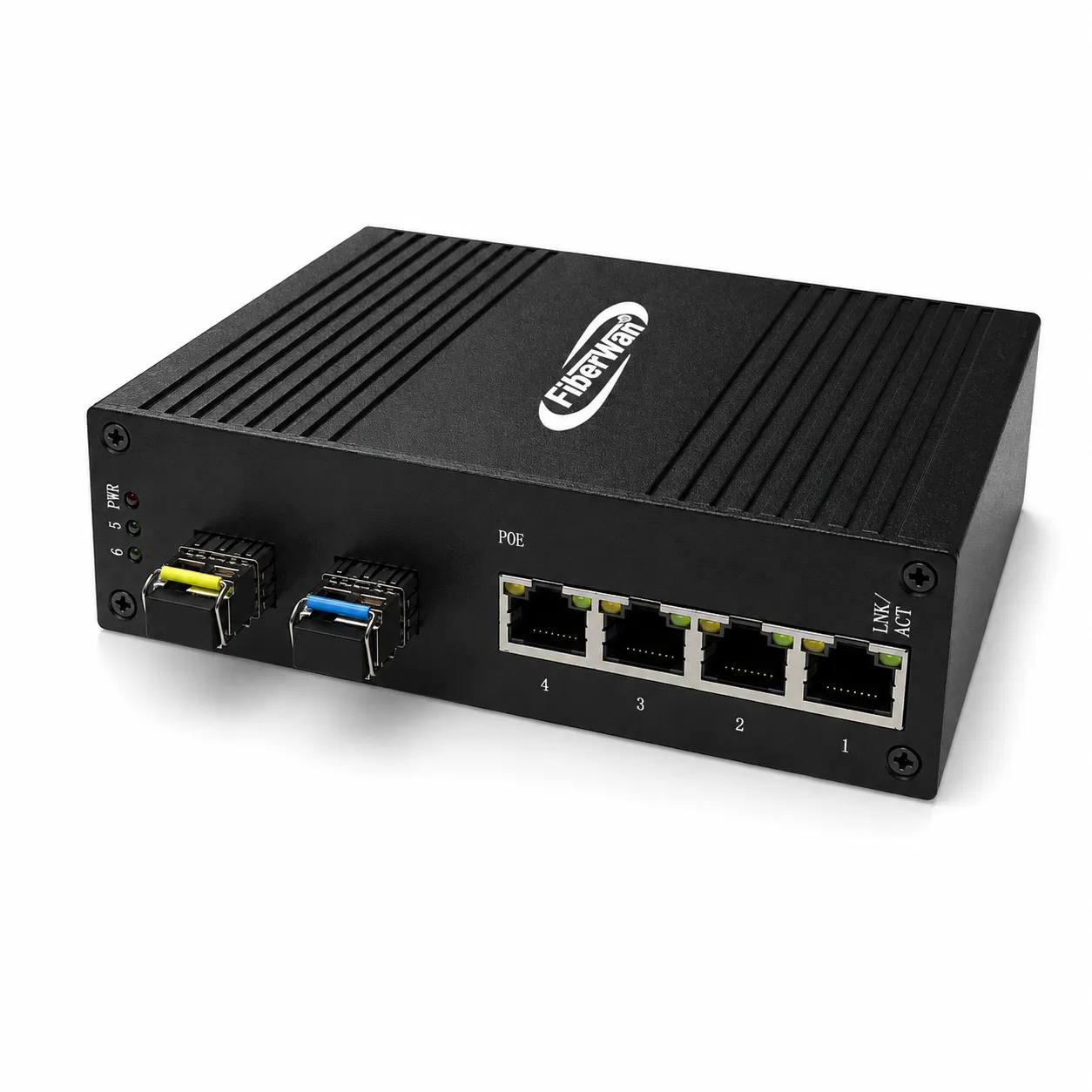

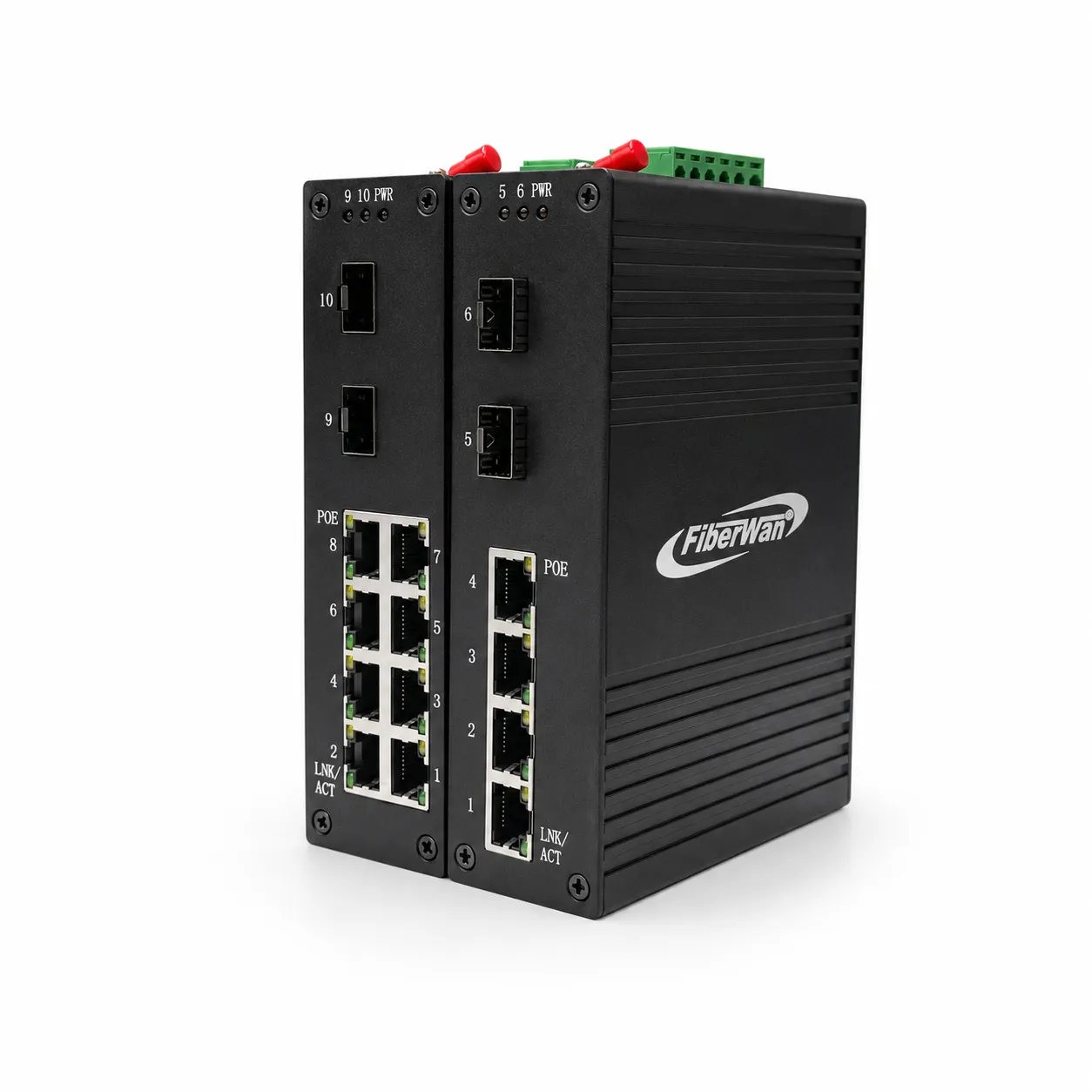

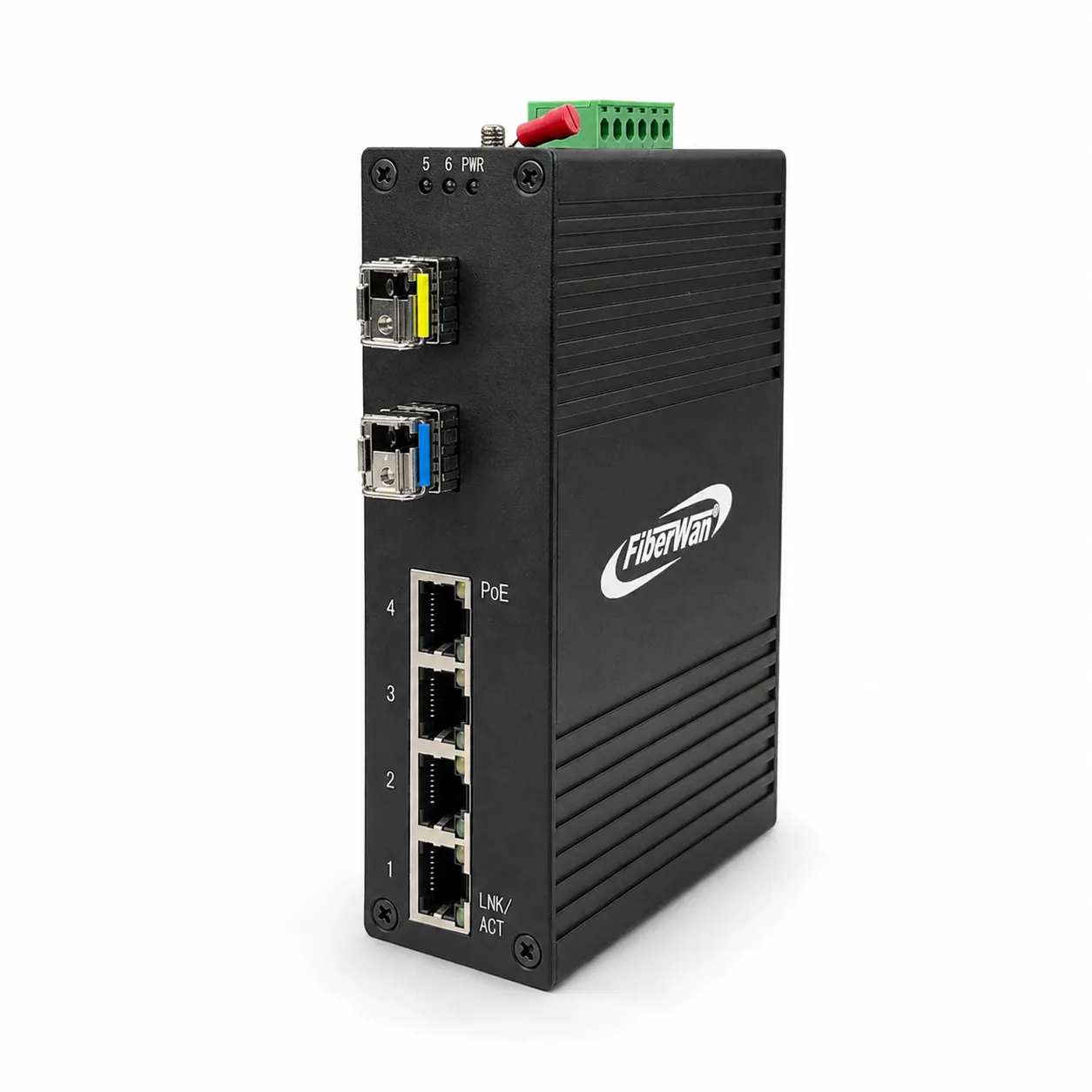

Os dois modelos da linha industrial, de 8 e de 4 portas, vistos em três quartos

  • Ambiente previsto

    Conversor convencionalRack climatizado

    Conversor industrialPainel de campo, casa de bombas, abrigo externo

  • Temperatura

    Conversor convencionalFaixa típica de 0°C a 70°C

    Conversor industrial-40°C a +85°C

  • Alimentação

    Conversor convencionalFonte externa de tomada, ponto único de falha

    Conversor industrialDuas entradas, PWR1 e PWR2

Características

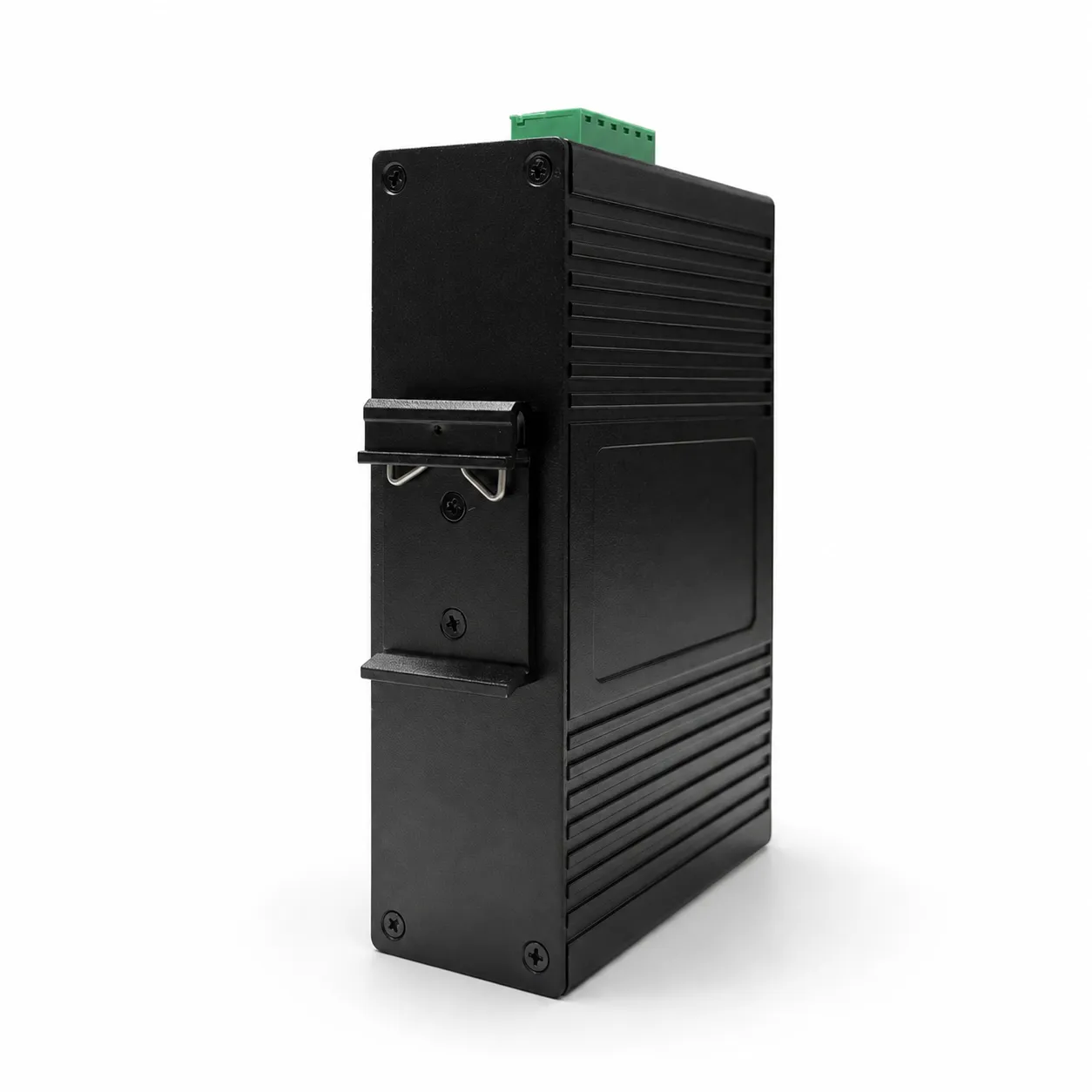

  • Clipe de montagem em trilho DIN na traseira do conversor

    Traseira

    Clipe de trilho DIN e borne de alimentação, para painel de controle e caixa de junção.

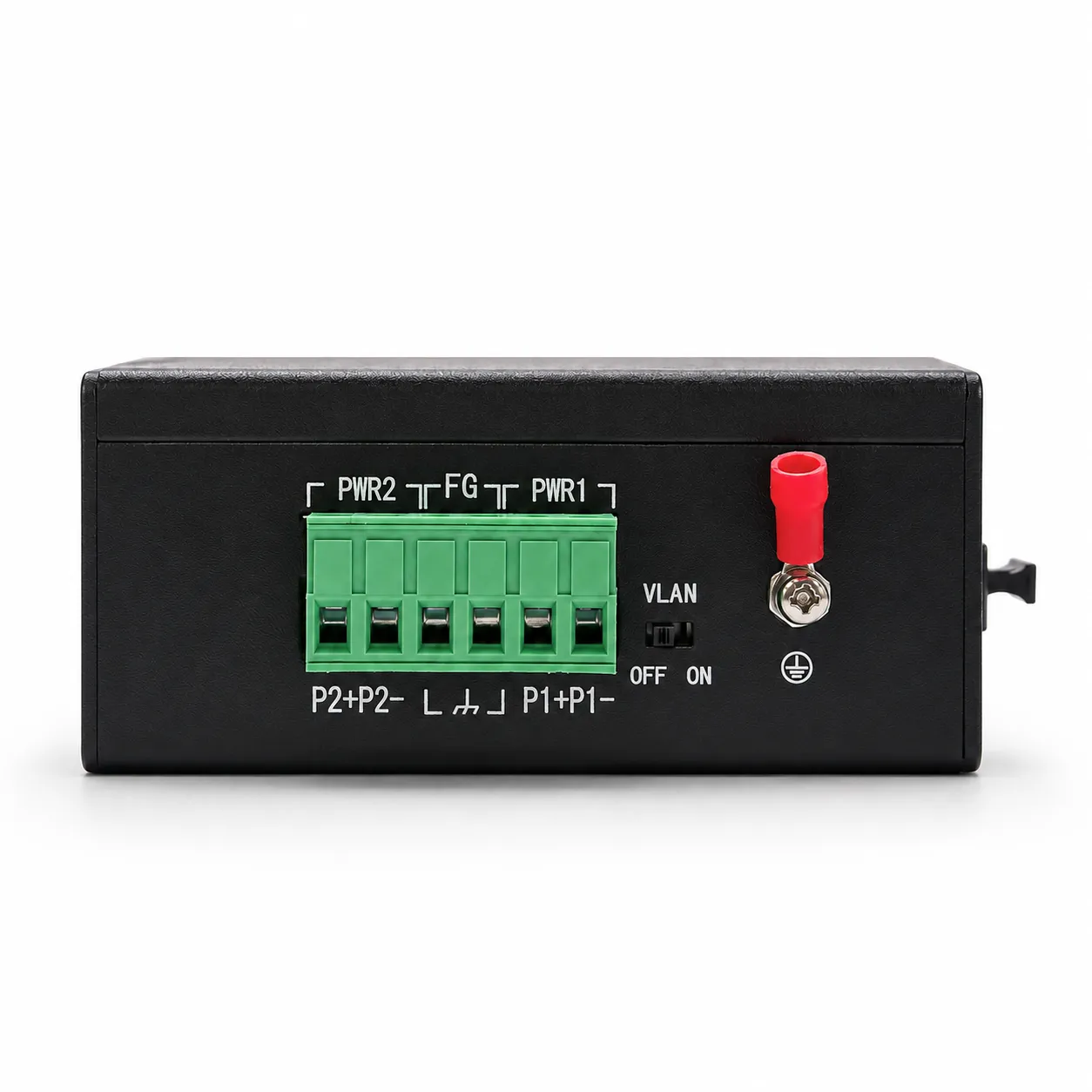

  • Bloco de terminais com as entradas PWR1 e PWR2 e ponto de aterramento

    Bloco de terminais

    Duas entradas de alimentação, PWR1 e PWR2, e o ponto de aterramento.

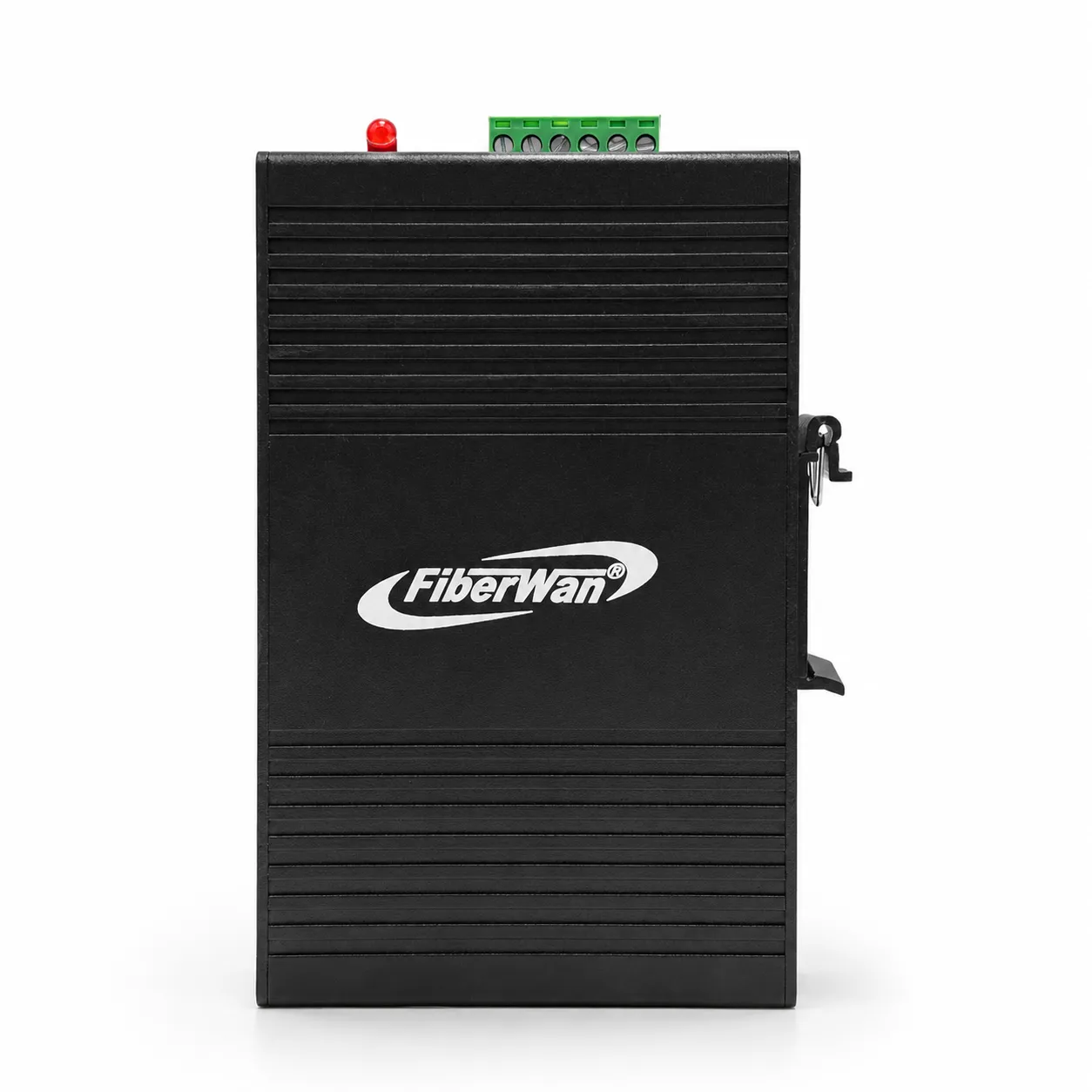

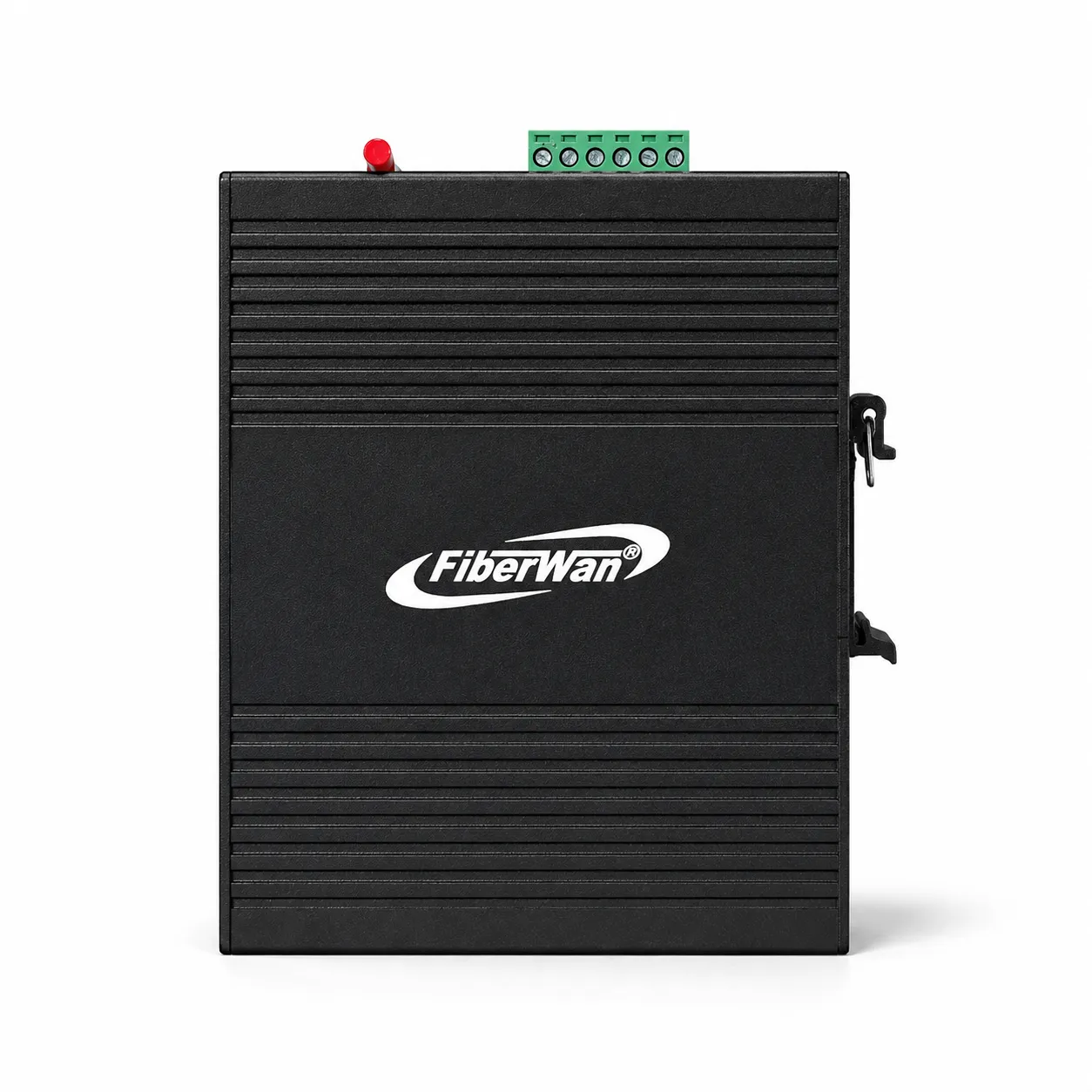

  • Lateral do FWE2-PCI841 com clipe de trilho DIN e borne de alimentação

    Lateral

    Gabinete metálico com aletas de dissipação, sem ventilador e sem parte móvel.

  • Alta robustez

    Gabinete metálico resistente a impactos e vibrações.

  • Proteção elétrica

    Antiestática IEC 61000-4-2 (8 kV e 15 kV), surto na porta de rede IEC 61000-4-5 (6 kV e 3 kV) e surto na alimentação IEC 61000-4-5 (4 kV e 2 kV).

  • Alimentação redundante

    Duas fontes para operação contínua.

Especificações ópticas

Duas portas SFP abertas

As duas interfaces ópticas seguem o padrão SFP, e não são travadas de fábrica: o alcance, o tipo de fibra e o comprimento de onda do enlace são definidos pelo módulo. BiDi ou Dual, monomodo ou multimodo, do lance curto ao enlace longo. Conector LC por padrão, SC sob consulta.

O FWE2-PCI441 e o FWE2-PCI841 são fornecidos com o par de módulos ópticos já instalado: 1.25G BiDi, fibra única, 20 km, conector LC, sendo um lado A em 1310/1550nm e um lado B em 1550/1310nm. Se o projeto exigir, o módulo é substituído por multimodo ou por monomodo de 40, 60, 80, 100 ou 120 km.

Enlace ponto a ponto: conversor no painel de campo, fibra até o centro de controle, câmera e CLP ligados às portas Gigabit, com PoE para a câmera PAINEL DE CAMPO Conversor industrial PoE porta de dados Câmera IP CLP Fibra óptica alcance definido pelo módulo SFP CENTRO DE CONTROLE Conversor industrial Rede corporativa
Enlace ponto a ponto entre o painel de campo e o centro de controle.

Cascateamento em fibra única

As duas portas SFP são a entrada e a saída de uma cadeia. Com um módulo lado A e um lado B, você encadeia os equipamentos ao longo de um percurso, ligando o lado B de um ao lado A do seguinte.

Na prática, você percorre uma cerca perimetral, uma rodovia, uma linha férrea, uma adutora ou uma esteira colocando um equipamento a cada ponto de coleta. Sem fibra dedicada para cada ponto e sem tomada no campo.

Cascateamento em fibra única: o lado B de um equipamento liga no lado A do seguinte, com um nó por ponto de coleta. O lado é definido pelo módulo BiDi instalado, não pela porta. PERCURSO · UM NÓ POR PONTO DE COLETA Conversor industrial Ponto 1 A B Câmera · sensor · CLP portas Gigabit com PoE Conversor industrial Ponto 2 A B Câmera · sensor · CLP Conversor industrial Ponto 3 A B Câmera · sensor · CLP fibra única
O lado B de um equipamento liga no lado A do seguinte.

Fechamento em anel

Topologias suportadas: anel, estrela, barramento e árvore.

Anel fechado com RSTP: três pontos de coleta e o centro de controle ligados em fibra. Com um trecho rompido, o tráfego volta pelo outro lado do anel e a comunicação é restabelecida automaticamente em até 20 segundos. ANEL FECHADO trecho rompido Conversor industrial Centro de controle Conversor industrial Ponto 1 Conversor industrial Ponto 3 Conversor industrial Ponto 2 o tráfego volta pelo outro lado
O anel, com um dos quatro trechos rompido.

Dimensionamento da fonte do painel

O equipamento não tem limite interno de PoE: quem define a capacidade é a fonte. A fonte que acompanha atende instalações leves. Para carga PoE alta, dimensione a fonte do painel somando o consumo de todos os equipamentos alimentados e acrescentando 5 W do próprio switch.

Carga no FWE2-PCI441Fonte mínima
Até 4 câmeras fixas 52 V 1,25 A (65 W)
Até 4 speed dome 52 V 2,3 A (120 W)
Carga no FWE2-PCI841Fonte mínima
Até 8 câmeras fixas 52 V 2,3 A (120 W)
Até 4 speed dome 52 V 2,3 A (120 W)
6 a 8 speed dome 260 W (fonte do cliente)

Recursos gerenciados

Os dois modelos são gerenciáveis, por interface Web, com o mesmo endereço e a mesma senha de fábrica. A lista de recursos, porém, não é idêntica: cada modelo tem o seu datasheet. A grade abaixo abre pelo que os dois declaram e fecha com o que aparece no datasheet de um e não no do outro.

A agregação de links é estática, sem 802.3ad.

  • Resiliência

    • Spanning Tree (RSTP)
    • Proteção de loop
    • Agregação estática de links

  • Segmentação

    • VLAN
    • IGMP snooping

  • Monitoramento

    • Interface Web
    • SNMP
    • Espelhamento de portas
    • Diagnóstico de cabo

  • Controle de tráfego

    • QoS
    • Limitação de taxa por porta
    • Supressão de broadcast
    • Jumbo frames
    • EEE

  • PoE e acesso

    • Controle de PoE por porta
    • Gerenciamento de MAC

  • Manutenção

    • Atualização de firmware
    • Backup e restauração de configuração

  • Só no FWE2-PCI441

    • Isolamento de portas
    • MAC binding
    • Green Ethernet
    • Estatísticas de porta

  • Só no FWE2-PCI841

    • Voice VLAN
    • Surveillance VLAN
    • DHCP snooping
    • Monitoramento de tráfego
    • Ping

Baixar o datasheet da linha

Onde o conversor de mídia industrial é usado

  • Subestação e energia

    Barramento, transformador e disjuntor geram interferência eletromagnética que degrada link em cobre. A fibra é imune, e o conversor industrial aguenta a temperatura do painel sem climatização.

  • Saneamento e estação de tratamento

    Casa de bombas costuma ficar longe do centro de controle. O conversor leva a rede até lá em fibra e opera com a umidade e a variação térmica do local.

  • Ferrovia e rodovia

    Trecho longo, painel de campo e alimentação instável. A fonte redundante mantém o link no ar quando uma das entradas oscila.

  • Cidade inteligente e CFTV de perímetro

    Câmera distante do rack, alimentada pelo PoE do próprio conversor, sem precisar de tomada no poste.

Mineração e siderurgia entram pelo mesmo motivo: vibração constante, poeira e calor.

Documentação técnica

Primeiro acesso, configuração e a folha de especificações do modelo gerenciável.

Como ler o código
  • FWE2, Fiberwan Ethernet com par de transceivers de 20 km instalado
  • FWE, Fiberwan Ethernet sem transceiver
  • PCI, PoE Cascateado Industrial
  • 1º dígito, quantidade de portas PoE
  • 2º dígito, velocidade e gerenciamento (2 giga, 4 giga gerenciável)
  • 3º dígito, transceiver (0 sem transceiver, 1 com par instalado)
Primeiro acesso à interface Web

Os dois modelos têm interface Web, com o mesmo acesso padrão. Para o primeiro acesso: ligue o equipamento e conecte o PC de gerência a qualquer porta RJ-45; configure o PC na mesma faixa do equipamento, com IP 192.168.2.X, X entre 2 e 253, e máscara 255.255.255.0; abra o navegador em http://192.168.2.254; entre com usuário e senha admin. O IP pode ser alterado na própria interface.

Para restaurar a configuração de fábrica, pressione o botão RST por 7 segundos. Navegadores suportados: Chrome atualizado e Internet Explorer 8 ou superior, com resolução recomendada de 1280x800 ou maior.

Dimensões e montagem dos dois modelos

O gabinete de 4 portas é mais estreito que o de 8, e é nessa linha que eles divergem. O adesivo da caixa do 4 portas traz 142 × 90 × 40 mm; a medida correta é 143 × 92 × 40 mm.

EspecificaçãoFWE2-PCI441FWE2-PCI841
Portas SFP 2 × 1000 Mbps 2 × 1000 Mbps
Dimensões 143 × 92 × 40 mm 143 × 110 × 40 mm
Montagem Trilho DIN-35 Trilho DIN-35
Especificações técnicas dos dois modelos

A maior parte das linhas é igual nos dois. As que divergem são tabela MAC, capacidade de comutação, taxa de encaminhamento, peso e dimensões, e elas divergem porque os equipamentos divergem: o de 4 portas não é uma versão reduzida do de 8.

EspecificaçãoFWE2-PCI441FWE2-PCI841
Tabela MAC 2K 8K
Modo de comutação Store-and-forward Store-and-forward
Capacidade de comutação 12 Gbps 20 Gbps
Taxa de encaminhamento 8,928 Mpps 14,88 Mpps
MTBF 100.000 horas 100.000 horas
Umidade 5% a 95% sem condensação 5% a 95% sem condensação
Grau de proteção IP40 IP40
Certificações FCC, CE e RoHS FCC, CE e RoHS
Normas de rede IEEE 802.3, 802.3u, 802.3ab, 802.3x (controle de fluxo) e 802.3az (eficiência energética) IEEE 802.3, 802.3u, 802.3ab, 802.3x (controle de fluxo) e 802.3az (eficiência energética)
Controle de fluxo Suportado Suportado
Consumo próprio Menos de 6 W, sem contar o PoE Menos de 6 W, sem contar o PoE
Fonte inclusa 52 V, 1,85 A 52 V, 1,85 A
Peso 0,6 kg 0,7 kg
Proteção contra inversão de polaridade Suportada na alimentação Suportada na alimentação
Dimensões da embalagem 240 × 207 × 61 mm 240 × 207 × 61 mm
Resistência a queda (embalado) 0,5 m 0,5 m
Diagnóstico por LED

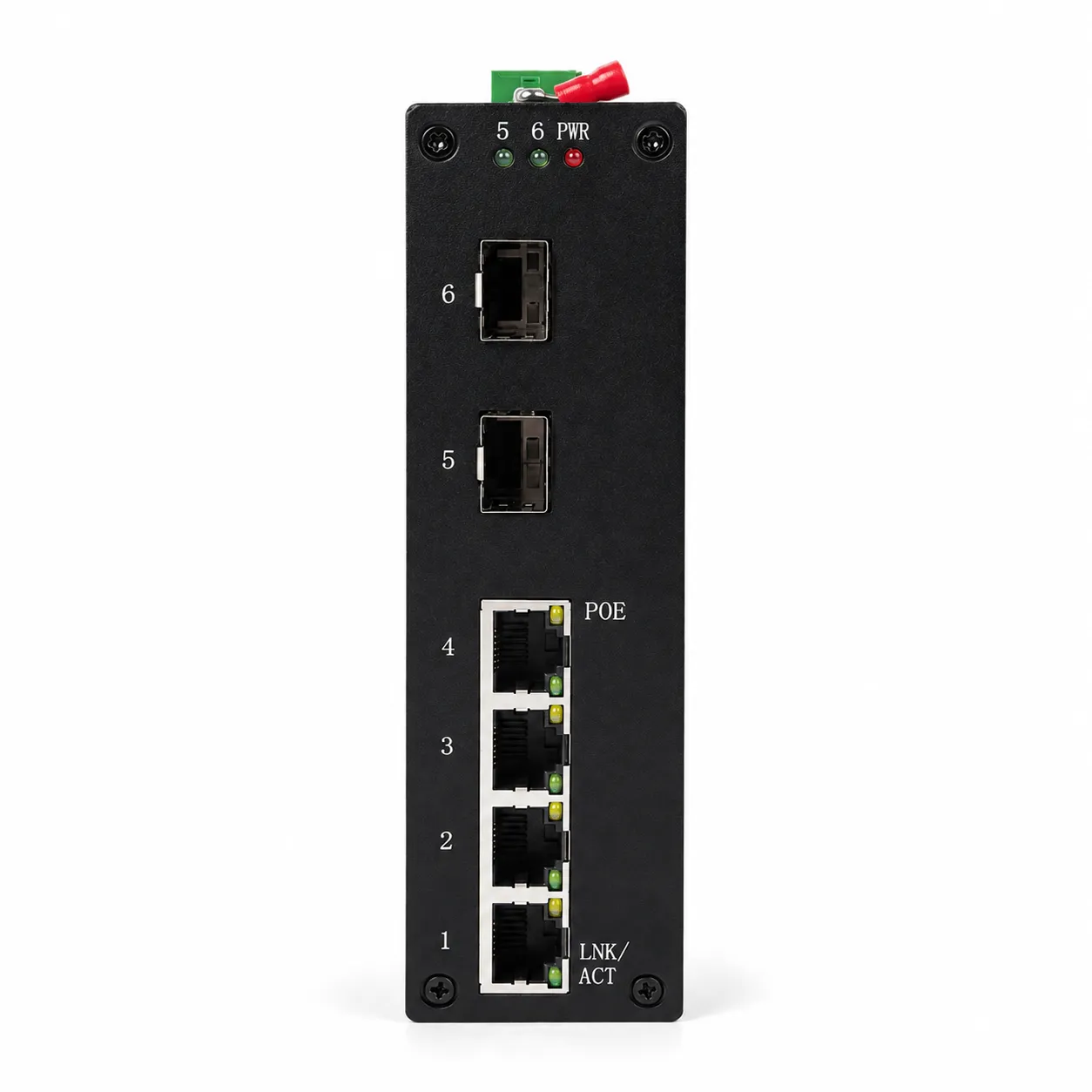

  • Diagnóstico por LED no FWE2-PCI441: PWR indica alimentação presente, LINK/ACT indica porta conectada e pisca com tráfego, POE indica porta entregando PoE, e o LED 5 é a porta óptica.
  • Diagnóstico por LED no FWE2-PCI841: PWR indica alimentação presente, LINK/ACT indica porta conectada e pisca com tráfego, POE/1G indica porta entregando PoE, e os LEDs 9 e 10 são as portas ópticas.
Códigos anteriores

Códigos anteriores destes produtos: FWE2-PCI420 e FWE2-PCI421 para o modelo de 4 portas; FWE2-PCI820 e FWE2-PCI821 para o de 8 portas.

Por que Fiberwan

  • Garantia de 3 anos

    Cobertura Fiberwan para o equipamento, sem depender de assistência no exterior.

  • Estoque no Brasil

    O equipamento sai daqui. Sem espera de importação para fechar o projeto.

  • Laboratório próprio em São Paulo

    Suporte técnico que testa o enlace e fecha a especificação junto com você.

Dúvidas frequentes

Qual a diferença entre conversor de mídia comum e industrial?

O industrial foi projetado para operar fora do rack climatizado. Ele tem gabinete metálico contra impacto e vibração, faixa de temperatura de -40°C a +85°C, fonte redundante e montagem em trilho DIN. O conversor convencional entrega a mesma conversão óptica, mas não sustenta essas condições.

Qual a distância máxima e em que tipo de fibra?

Depende do módulo SFP, não do conversor. O par que acompanha o FWE2-PCI441 e o FWE2-PCI841 é de 20 km em fibra única. As duas portas são SFP abertas: se o projeto exigir, o módulo é substituído por multimodo ou por monomodo de 40, 60, 80, 100 ou 120 km.

Preciso comprar dois conversores, lado A e lado B?

Sim, um enlace tem duas pontas e cada ponta precisa de um equipamento que termine a fibra. A exceção é quando a outra ponta já tem switch ou roteador com porta SFP: aí basta o conversor de um lado. Os dois equipamentos são idênticos. Não existe versão lado A e versão lado B. Em fibra única, quem forma o par são os módulos: um lado A em 1310/1550nm e um lado B em 1550/1310nm, e é daí que vem o nome. No FWE2-PCI441 e no FWE2-PCI841 esse par de 20 km já vem instalado de fábrica.

Os módulos ópticos acompanham o conversor?

Sim. O FWE2-PCI441 e o FWE2-PCI841 saem de fábrica com o par de módulos ópticos instalado, no padrão 1.25G BiDi de 20 km em fibra única, conector LC, com um lado A e um lado B. Se o projeto exigir, o módulo é substituído por multimodo ou por monomodo de 40, 60, 80, 100 ou 120 km. Fale com o time técnico informando a distância e o tipo de fibra já lançada no local.

Quantas câmeras PTZ o conversor alimenta?

Depende da fonte, porque o equipamento não tem limite interno de PoE e aloca por consumo real. Uma speed dome consome de 20 a 23 W com infravermelho ou aquecedor ligado. Com a fonte de 120 W, qualquer um dos três alimenta até 4 speed dome simultâneas. Para as 8 portas do FWE2-PCI841 com PTZ, use fonte de no mínimo 260 W. Para calcular o seu caso, some o consumo de todos os equipamentos alimentados e acrescente 5 W do próprio switch. Câmeras PTZ de alta potência no padrão 802.3bt não são compatíveis.

Posso usar módulo SFP de outro fabricante?

As portas seguem o padrão SFP e a linha de transceivers Fiberwan é compatível. Para módulo de terceiro, confirme com o time técnico antes de fechar a compra, porque alguns fabricantes travam o módulo por código de equipamento.
